ハニカムメッシュのエッチング加工｜線径0.2mm・1個から対応
製品概要
| カテゴリ | フォトエッチング |
|---|---|
| 使用材質 | SUS304-CSP（H材） |
| 板厚・線径 | 線径0.2mm（0.15mm程度まで対応可） |
| ロット | 1個〜 |
加工内容

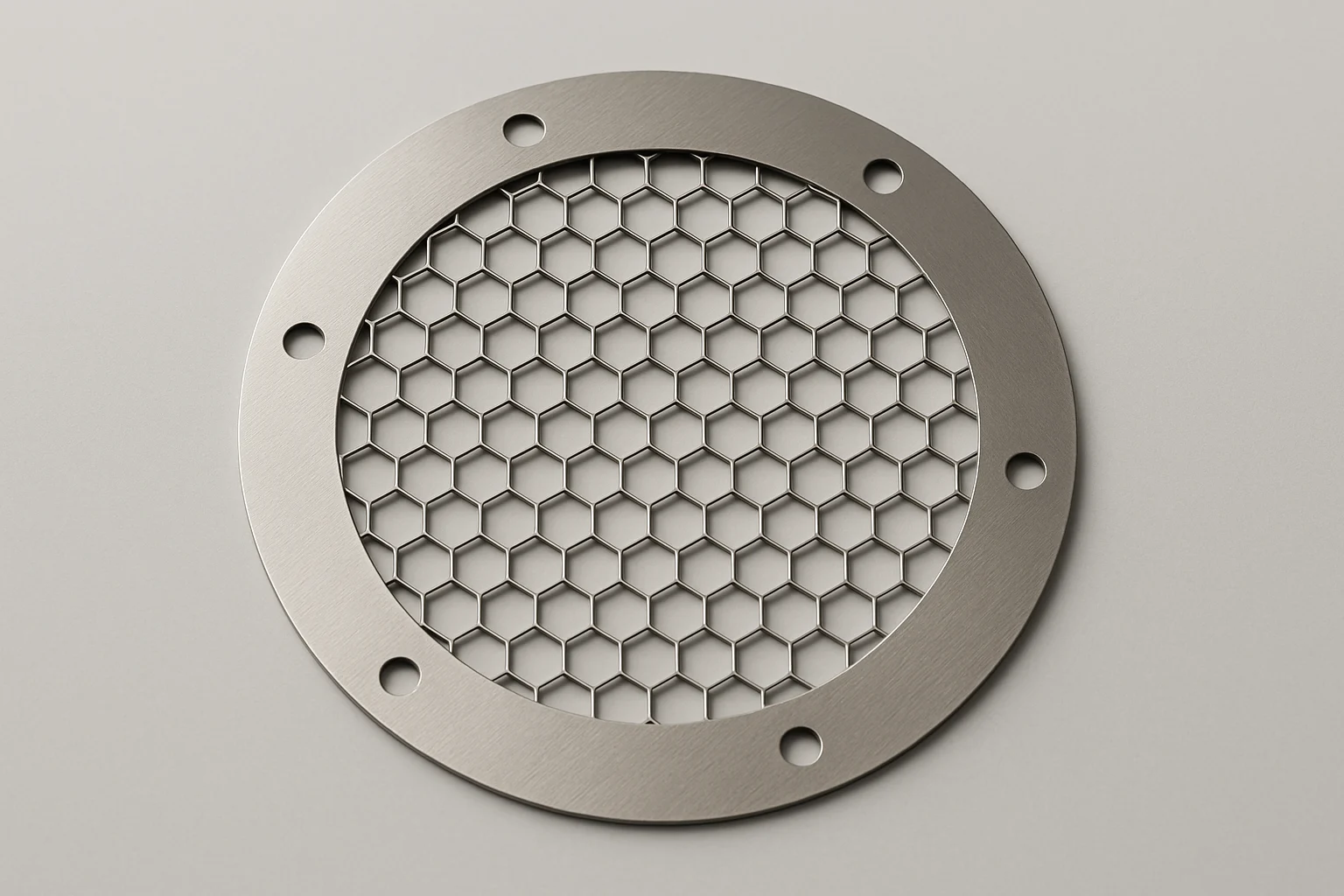

個人のお客様からのご依頼で、SUS304-CSP（バネ用ステンレス鋼帯）を使用したハニカムメッシュをフォトエッチング加工で製作した事例です。調質はもっとも硬度の高いH材で、六角形の網目が連続するハニカム形状を、継ぎ目のない一体物として仕上げています。金型を使わないエッチング加工のため、ロット1個からご対応しました。
線径0.2mmの細線化を実現
「メッシュの線径をできるだけ細くしたい」というご要望に対し、本事例では線径0.2mm程度を実現しました。フォトエッチングは薬液で金属を溶かして形状を作る加工のため、プレスやレーザーのような機械的応力や熱影響がなく、バネ材のような硬い素材でも歪みやバリのない網目を形成できます。条件によっては、線径0.15mm程度までの細線化も可能です。
手描きイラストからのデータ作成にも対応
本事例は精密な図面ではなく、漫画絵（手描きのイラスト）をもとにしたご依頼でした。当社でIllustratorを使ってイラストを修正し、エッチング用の版下データに仕上げてから加工しています。図面やCADデータをお持ちでない場合でも、ラフスケッチの段階からデータ作成までお任せいただけます。
ロット1個から、個人のご依頼も歓迎します
当社は1984年に精密エッチング加工を開始し、40年以上にわたり千葉県柏市の自社工場でメッシュや精密部品の加工を手がけてきました。対応できる素材・板厚は対応スペック・素材のページをご覧ください。メッシュの番手や材質の選び方は、コラム「ストレーナー設計の勘所」でも解説しています。ハニカムメッシュのエッチング加工は、お問い合わせフォームからお気軽にご相談ください。
当社では電子部品から燃焼機器部品、キッチン用品、ノベルティまで、幅広い業界の精密エッチング加工を手がけています。保有する加工設備は設備情報で、納期やデータ形式などよくいただくご質問はよくある質問でご紹介しています。
関連する加工事例
製造工程
よくあるご質問
本事例では線径0.2mm程度を実現しました。形状や素材の条件によっては、0.15mm程度までの細線化にも対応可能です。まずは図面やイメージをお送りください。
可能です。フォトエッチングは金型を使わない加工のため、試作1個から量産まで同じ品質でご対応できます。個人のお客様からのご依頼も承っています。
ご依頼いただけます。本事例も手描きのイラストをもとに、当社でIllustratorの版下データを作成して加工しました。ラフスケッチの段階からご相談ください。
