ステンレスコーヒーフィルター製作｜エッチング＋プレス絞り加工

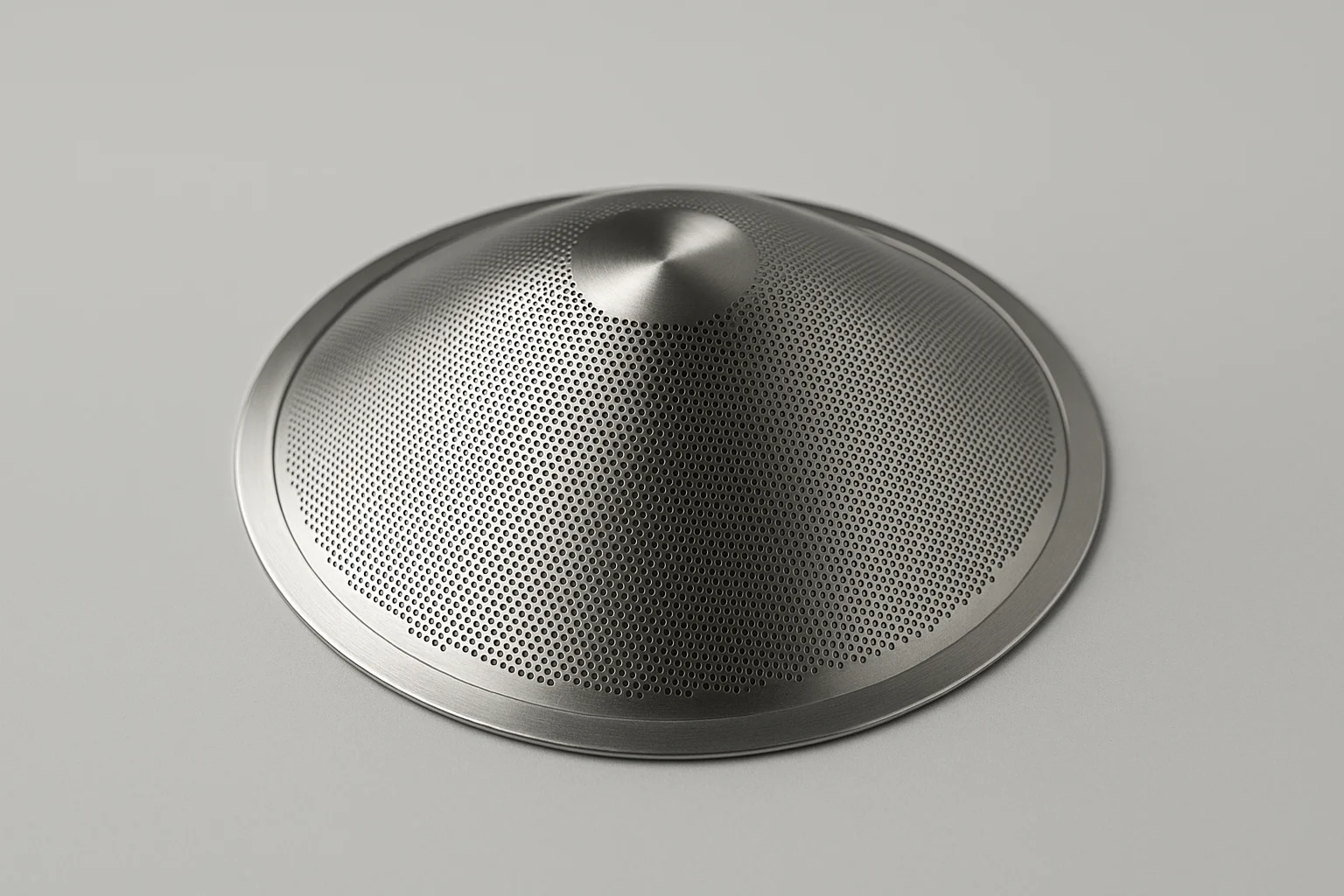

SUS304-BA・板厚0.2mmのステンレス製コーヒーフィルターを、フォトエッチングとプレスの複合加工で製作した事例です。明確な仕様書のないご相談ベースの案件で、お客様がお持ちだったラフなイラストをもとに当社でデータを作成し、製品化までご対応しました。

エッチング×プレス絞り×電解研磨の複合加工

まずフォトエッチングで平板に微細な丸穴のメッシュを形成し、プレスの絞り加工でドーム状に成形したうえで、プレスで外径を抜いています。最後に全体へ電解研磨を施し、バリ取りと洗浄を兼ねて、口に入る飲み物に使う製品にふさわしい清浄で滑らかな表面に仕上げました。

絞り加工から逆算したSUS304-BA材の選定

素材には、バネ性のないSUS304-BA材を選定しました。バネ性がないぶんスプリングバックが小さく絞り加工で形状が決まりやすいこと、BA材特有の光沢がそのまま製品の外観品質になることが理由です。同じSUS304でも、後工程や用途によって最適な調質・仕上げは変わります。素材選定の考え方は対応スペック・素材、メッシュの設計はコラム「ストレーナー設計の勘所」もご参照ください。

仕様書がなくても、ご相談ベースで製品化できます

当社は1984年に精密エッチング加工を開始し、40年以上にわたり千葉県柏市の自社工場でメッシュ製品の加工を手がけてきました。「作りたいものの絵はあるが図面がない」という段階からでも、データ作成・素材選定・加工方法のご提案まで一貫してご対応します。まずはお問い合わせフォームからお気軽にご相談ください。

キッチン用品・飲料関連のほか、電子部品・燃焼機器部品・ノベルティなど幅広い業界の製品を手がけています。エッチングやプレスの保有設備は設備情報で、ご相談の流れはよくある質問でご紹介しています。
