炎口板のエッチング加工事例｜板厚0.5mmの厚板・小ロット対応

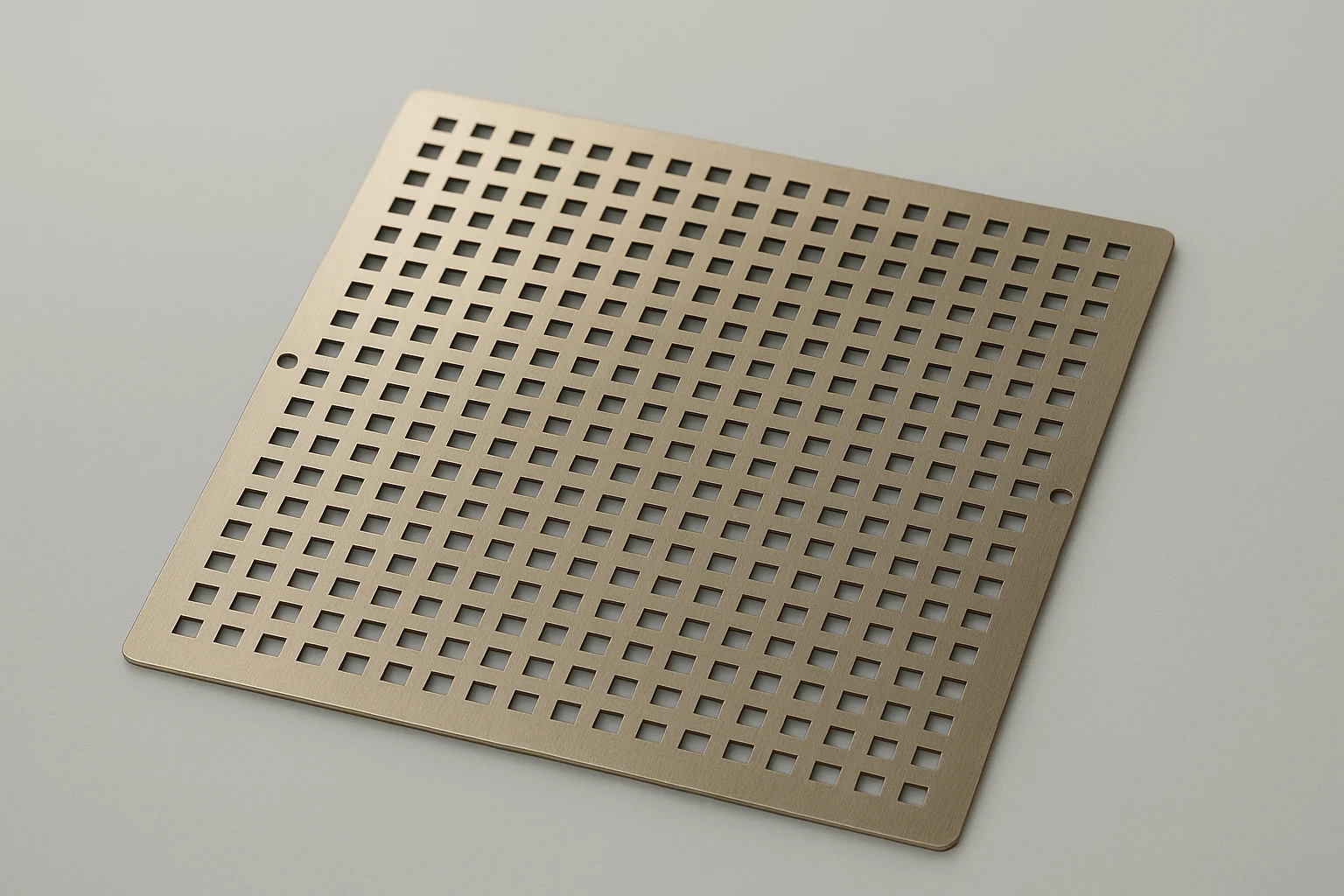

SUS304-CSP・板厚0.5mmの炎口板（えんこうばん）をフォトエッチング加工で製作した事例です。炎口板は穴から炎を出す燃焼機器の部品で、整列した四角穴の寸法精度がそのまま燃焼の安定性に関わります。100枚程度の小ロットでご対応しました。

四隅の角Rを試作で追い込んだデータ作成

この炎口板の四角穴は、四隅の角にR（丸み）を持つ形状です。エッチングでは版下データの形状がそのまま仕上がり形状になるとは限らないため、試作を重ねながらデータの角形状を調整し、狙いどおりの角Rを再現しました。穴の一つひとつを金型で抜くプレス加工と違い、データの修正だけで形状を追い込めるのがエッチングの強みです。

対応企業が少ない板厚0.5mmの厚板エッチング

フォトエッチングは薄板を得意とする加工方法で、0.5mmは厚板の部類に入ります。板厚が増すほど横方向に溶ける幅（サイドエッチング量）が大きくなり寸法管理が難しくなるため、炎口板のような厚板のエッチングに対応できる企業は多くありません。当社は1984年の精密エッチング加工開始から40年以上、千葉県柏市の自社工場で蓄積してきた加工条件のノウハウで厚板エッチングに対応しています。

試作・小ロットの燃焼機器部品もご相談ください

エッチングの仕組みや対応範囲はコラム「フォトエッチングとは」で、対応素材・板厚は対応スペック・素材で詳しくご紹介しています。炎口板をはじめとする燃焼機器部品の試作・小ロット加工は、お問い合わせフォームからご相談ください。

燃焼機器部品のほかにも、電子部品・キッチン用品・ノベルティなど幅広い業界の精密加工に対応しています。当社の加工設備は設備情報で、納期や対応データ形式はよくある質問でご確認いただけます。
