ステンレスしおりのエッチング製作｜目盛り・文字彫刻も2工程で
製品概要
| カテゴリ | フォトエッチング |
|---|---|
| 使用材質 | SUS304-CSP |
| 板厚・線径 | 0.3mm |
| 用途・業種 | しおり・ノベルティ |
加工内容

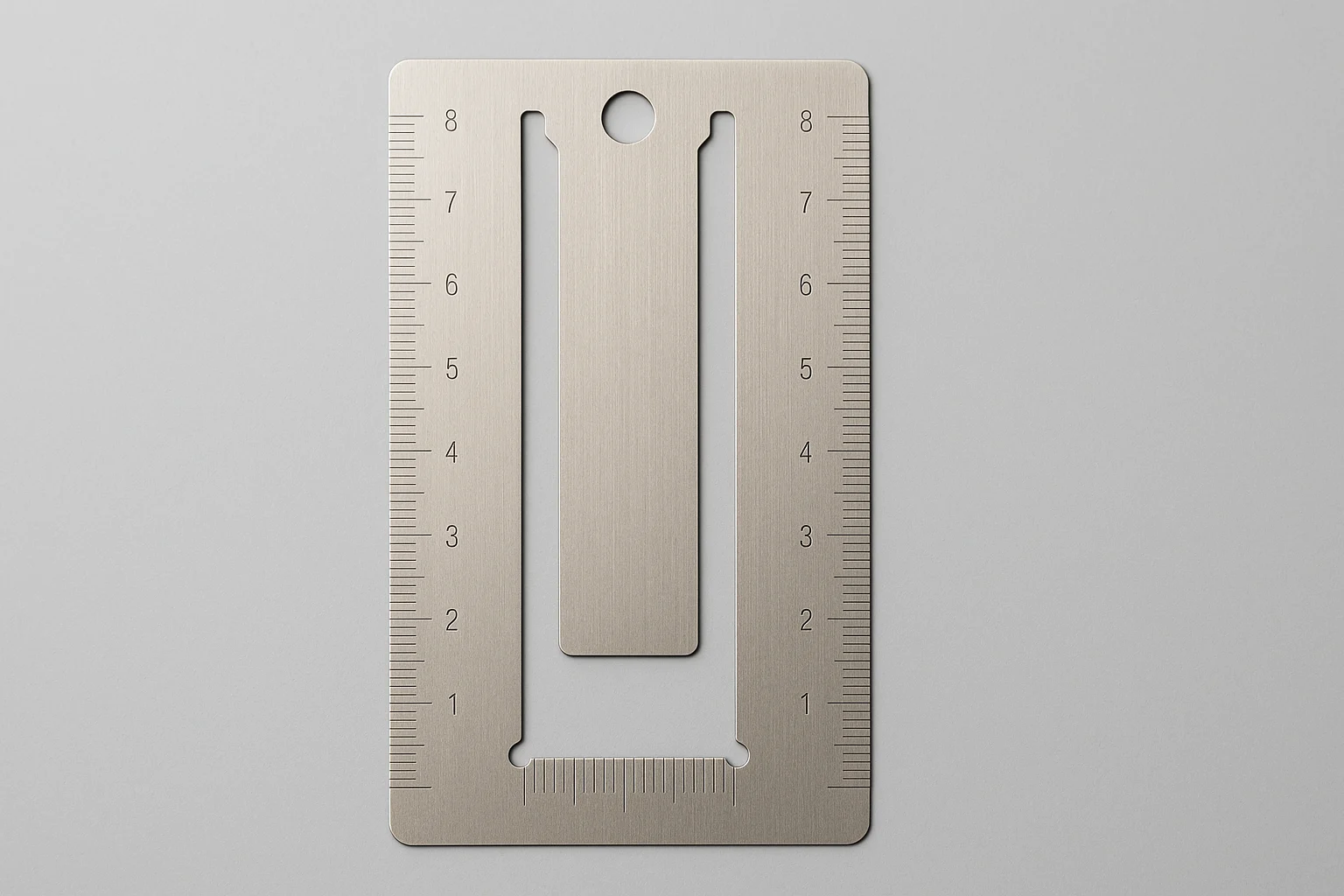

SUS304-CSP・板厚0.3mmのステンレス製しおりをフォトエッチング加工で製作した事例です。本に挟むしおりとしての用途に加えて、定規がわりに使える目盛りを付けたアイデア製品で、お預かりした図面をもとに当社でIllustratorの版下データを作成して加工しました。
外形・スリット・目盛り彫刻をエッチング2工程で完結
外形の抜き、中央のスリットの抜き、そして目盛りと数字の彫刻という3つの要素を、エッチングの2工程だけで仕上げています。目盛りと数字は板厚の途中まで溶かすハーフエッチングによる彫刻のため、印刷と違って使い込んでも擦れて消えることがありません。切る・抜く・彫るを同じ工程内で処理できるのは、フォトエッチングならではの特長です。
しおりとしてはやや厚手の0.3mmでコシを確保
一般的な金属しおりよりやや厚手の0.3mmとし、定規として使えるしっかりとしたコシを持たせました。素材にはバネ用ステンレスのSUS304-CSPを採用し、薄くても曲がり癖が付きにくい仕上がりにしています。用途に合わせた素材・板厚の選定は対応スペック・素材のページもご参照ください。
金属しおり・ノベルティの小ロット製作もお任せください
当社は1984年の精密エッチング加工開始から40年以上、千葉県柏市の自社工場で工業部品からノベルティまで幅広く手がけています。エッチングの仕組みはコラム「フォトエッチングとは」で解説しています。オリジナルの金属しおり・記念品の製作は、お問い合わせフォームからお気軽にご相談ください。
ノベルティ・記念品のほか、電子部品や燃焼機器部品、キッチン用品まで幅広い業界の精密エッチング加工に対応しています。保有設備は設備情報を、小ロットのご依頼でよくいただくご質問はよくある質問をご覧ください。
関連する加工事例
製造工程
よくあるご質問
可能です。本事例では外形・スリットの抜きと、目盛り・数字のハーフエッチング彫刻をあわせて2工程で仕上げました。別工程の印刷や刻印は不要です。
作れます。金型を使わないフォトエッチングなら、小ロットのノベルティや記念品も版下データの作成から一貫してご対応できます。
ハーフエッチングによる彫刻は金属の表面を溶かして凹ませるため、印刷と違って擦れても消えません。長く使う製品の目盛りやロゴに適しています。
